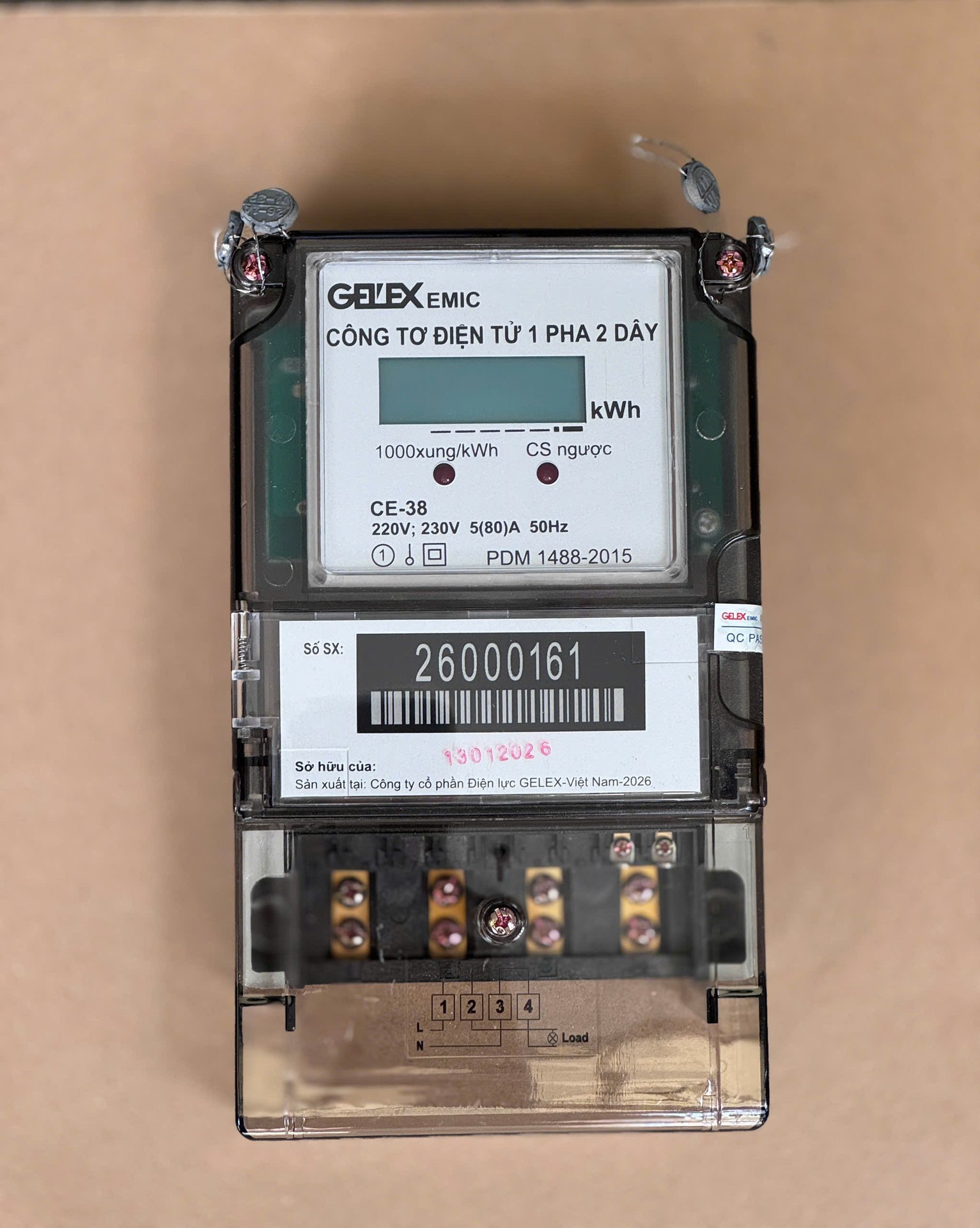

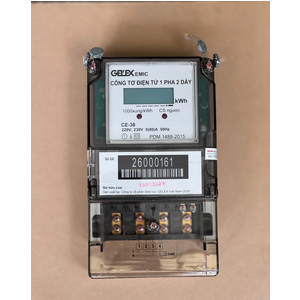

Công tơ điện tử 1 pha EMIC CE-38 dạng công tơ điện tử 1 pha 1 biểu giá Gelex EMIC CE-38

Công tơ điện tử 1 pha CE-38 hiển thị chỉ số điện năng tiêu thụ kWh phù hợp lắp đặt cho các nhà trọ.

Có đèn LED phát tín hiệu cảnh báo cho chức năng phát hiện dòng điện ngược.

Cấu tạo chung của công tơ điện tử 1 pha EMIC CE-38

• Đế công tơ bằng nhựa PC có cơ tính cao, chịu va đập mạnh, chống cháy.
• Ổ đấy dây bằng nhựa Bakelit, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Ni, có các vít bắt dây dẫn điện bằng đồng mạ Ni, đảm bảo tiếp xúc tốt và không gỉ.
• Các dây sơ cấp của biến dòng điện trên kênh dòng được bắt vít trực tiếp với đầu nối, đảm bảo tiếp xúc tin cậy.
• Nắp Công tơ bằng nhựa PC có phần che mặt số trong suốt, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, chống cháy.
• Trên nắp có phím bấm điều khiển và cổng giao tiếp quang học.
• Nắp che ổ đấu dây bằng nhựa PC đảm bảo che kín đầu nối và cáp đấu, chịu va đập, chống cháy.Sơ đồ đấu dây công tơ được in phía trong nắp che ổ đấu
• dây.
• Bo mạch điện tử được thiết kế trên cơ sở các linh kiện đặc chủng của cáchãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn, làm việc tin cậy, đơn giản trong sửa chữa và bảo trì
•  Mạch điện được gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại của Tây Âu và Nhật Bản.
• Bo mạch sau khi chế tạo xong được sơn phủ bề mặt để nhiệt đới hoá. Sauđó được lắp chặt vào đế công tơ bằng 4 chốt định vị, đảm bảo không bị lung lay, xô lệch khi vận chuyển.
• Màn hiển thị LCD của công tơ là loại chịu được nhiệt độ cao tới 750C và tia cực tím phù hợp với điều kiện nhiệt đới hoá và thời tiết Việt Nam.
• Công tơ có 2 đèn LED nằm ở mặt trước để chỉ thị các thông tin như sau: Báo xung kWh, dùng cho mục đích kiểm chuẩn sai số và báo hiệu ngược chiều công suất.

Các thông số chính của công tơ điện tử EMIC CE-38

• Điện áp danh định pha : 220-240VAC
• Tần số danh định : 50Hz
• Dòng điện định mức : 5A
• Dòng điện quá tải : 80A
• Dải điện áp giới hạn làm việc danh định : 0.9-1.1 Un
• Cấp chính xác : 1
• Số biểu giá : 1
• Kích thước (dài x sâu x rộng): 192 x 57 x 113 mm

​

Nguyên lý hoạt động:

• Sơ đồ khối của công tơ

• Khối xử lý trung tâm (vi xử lý G80F903E) thực hiện nhiệm vụ thu thập, tính toán, xử lý và điều khiển chức năng hoạt động của công tơ. Khối chức năng này thiết kế dự trên các tính năng của IC chuyên dụng bao gồm: Vi điều khiển khả trình với 16kB bộ nhớ chương trình, tích hợp 512B bộ nhớ eeprom, hỗ trợ giao tiếp truyền thông UART&SPI. Dựa trên các tính năng này các mạch điện chức năng khác được thiết kế để tương thích tạo ra chức năng hoạt động của công tơ.
• Mạch tín hiệu đo lường bao gồm các phần tử: Shunt đo dòng điện (Imax=80A), mạch biến đổi tín hiệu đo lường (mạch chia áp điện trở và mạch lọc RC), IC đo năng lượng 1 pha chuyên dụng BL930.
• Bộ nhớ EEPROM theo chuẩn giao tiếp I2C được thiết kế để lưu trữ các dữ liệu hoạt đông của công tơ.
• Khối hiển thị màn hình LCD kiểu panel 1 hàng, có 1 số kí tự đặc biệt được sử dụng để hiển thị thông tin điện năng hữu công (kWh) tổng. Khối phát xung năng lượng (đèn LED đỏ) 1000 xung/kWh phục vụ kiểm định công tơ và khối cảnh báo phát hiện dòng điện rò.

​Hướng dẫn lắp đặt và sử dụng:

• Sơ đồ đấu dây 1 pha 2 dây:

• Nguồn điện vào 2 chân số 1&3 (1 là pha nóng/ lửa/ line& 3 là nguội/ lạnh/ tủng tính/neutral) và đầu ra tải tiêu thụ như MCB, bóng đèn, công tắc, ổ cắm... là chân số 2&4 (đầu vào thiết bị điện nên lúc này không cần phân biệt pha line hay neutral).

Cam kết mua hàng tại congtodien.com.vn

• Sản phẩm công tơ điện tử 1 pha EMIC CE-38  khi giao hàng đến quý khách hàng sẽ đi kèm với giấy chứng nhận xuất xưởng của hãng (tờ A5 nằm trong hộp công tơ), nếu quý khách hàng chọn mua hàng có kiểm định tại đơn vị thứ 3 (như ETC2, hoặc Quates 3, ETC1, Quates 1) sẽ đi kèm với giấy chứng nhận kiểm định.
• Thiết bị công tơ điện tử 1 pha EMIC CE-38 sẽ được bảo hành 18 tháng kể từ ngày giao hàng và 1 đổi 1 trong vòng 12 tháng nếu có lỗi của nhà sản xuất. Ngoài ra trong hộp công tơ sẽ có đi kèm với sách hướng dẫn sử dụng.
