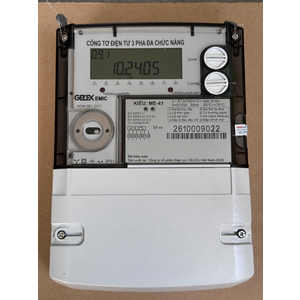

Công tơ điện tử 3 pha 3 giá gián tiếp EMIC ME-41

Các thông số chính của Công tơ điện tử 3 pha 3 giá EMIC ME-41

• Dùng cho lưới điện 3 pha 4 dây, hoặc 3 pha 3 dây. Đo Năng lượng hữu công, năng lượng vô công theo 2 chiều giao/nhận.
• Dòng điện: 3x5(10)A
• Điện áp: 3x57,5/100V - 3x240/415V
• Cấp chính xác: hữu công 0,5S và vô công 2
• Hằng số công tơ: 10000xung/kWh; 10000xung/kvarh
• Cấu trúc nhiều biểu giá, có chức năng cài đặt cho ngày bình thường, ngày cuối tuần.
• Có khả năng cài đặt theo 12 mùa, 120 ngày đặc biệt, 12 tuần.
• Đo và hiển thị các thông số điện như: dòng điện, điện áp, công suất từng pha, hệ số công suất trung bình tức thời 3 pha, tần số.
• Lưu trữ dữ liệu đo tích lũy trên bộ nhớ EPROM.
• Cho phép giao tiếp với máy tính qua cổng RS232 bằng cổng quang trên bề mặt công tơ, cổng RS-485 ở ổ đấu dây và cổng RJ-45 cho việc kết nối MODEM.
• Có đèn LED trên bề mặt công tơ dùng cho mục đích kiểm chuẩn sai số điện năng vô công và hữu công.
• Phát hiện ngựoc thứ tự pha, ngược chiều dòng điện, mất điện áp pha.
• Chức năng cảnh báo quá áp, áp thấp, mở nắp, hết pin.
• Tích hợp Rơ le tiếp điểm đầu ra 5A-220V để đóng cắt từ xa các thiết bị ngoại vi.
• Hiển thị các đại lượng đo kèm hệ thống mã OBIS theo IEC 62056-61

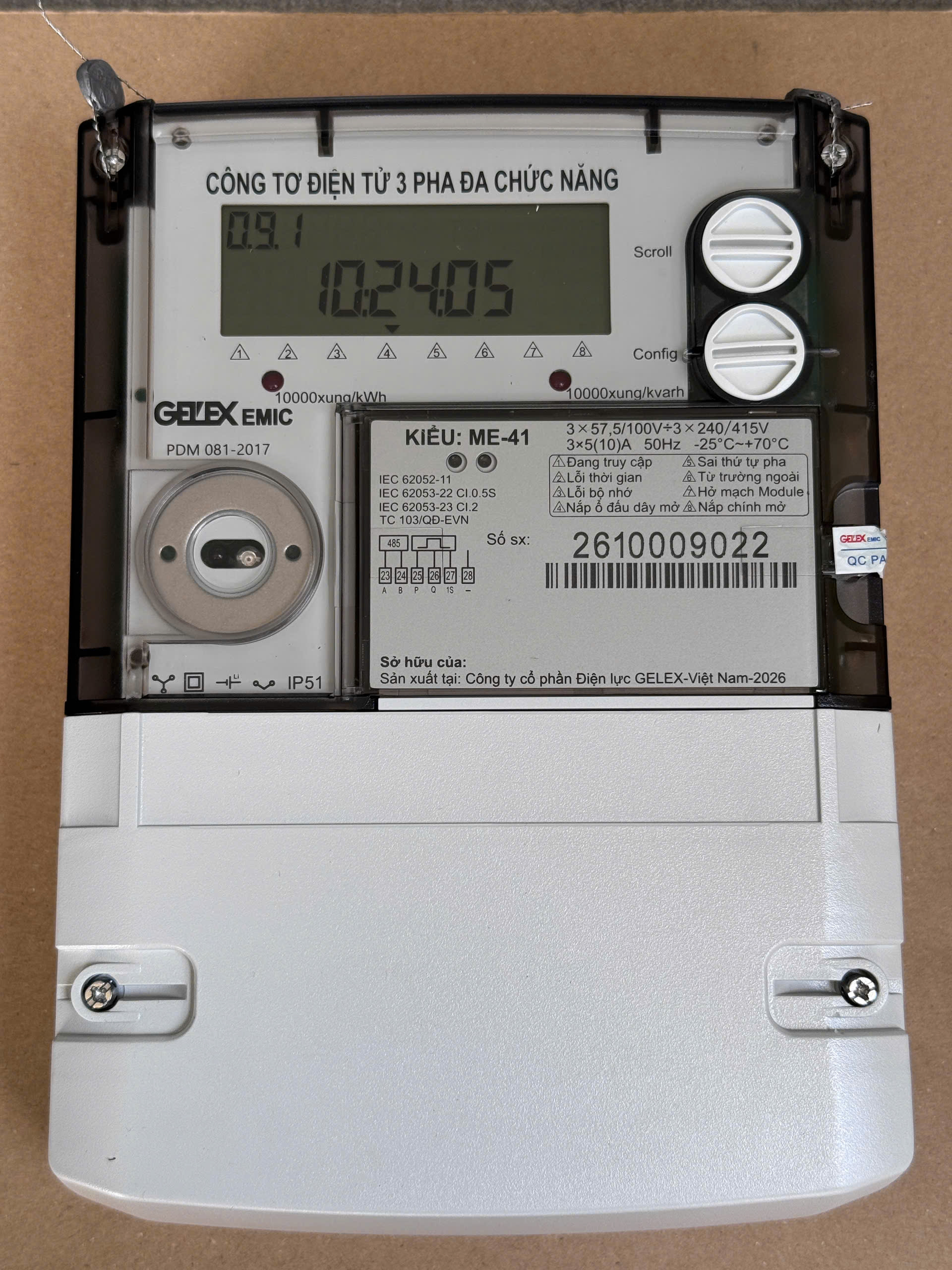

Cấu tạo công tơ điện tử 3 pha 3 giá Gelex EMIC ME-41

• Đế công tơ bằng nhựa PC có cơ tính cao, chịu va đập mạnh, chống cháy, trên đế có bố trí cổng RS-485 cho việc truyền thông và các đầu xung kiểm hữu công và vô công, xung thời gian.
• Ổ đấy dây bằng nhựa PC, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Niken màu trắng sáng, có các vít bắt dây dẫn điện, đảm bảo tiếp xúc tốt và không bị gỉ.
• Nắp công tơ bằng nhựa PC trong suốt, có gắn mặt số, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, chống cháy. Trên nắp có 2 phím bấm điều khiển và cổng giao tiếp quang học.
• Nắp che ổ đấu dây bằng nhựa PC đảm bảo che kín đầu nối và cáp đấu, chịu va đập, chống cháy.
• Bo mạch điện tử đựoc thiết kế trên cơ sở các linh kiện chuyên dụng của các hãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn, làm việc tin cậy, đơn giản trong sửa chữa và bảo trì. Mạch điện đựoc gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại của Tây Âu và Nhật Bản. Bo mạch sau khi chế tạo xong đựoc sơn phủ bề mặt để nhiệt đới hoá, đảm bảo hoạt động tốt trong điều kiện độ ẩm của không khí tới 95%. Sau đó được lắp chặt vào đế công tơ bằng 3 chốt định vị và 2 vấu cài, đảm bảo không bị lung lay, xô lệch khi vận chuyển.
• Màn hiển thị LCD của công tơ là loại màn hình tinh thể lỏng, có kích thước lớn, có khả năng hiển thị nhiều thông số, chịu được nhiệt độ cao tới 75 0C và tia cực tím phù hợp với điều kiện nhiệt đới hoá và thời tiết Việt Nam.
•  Pin Công tơ sử dụng Pin Lithium có tuổi thọ 10 năm trong điều kiện làm việc liên tục trên lưới điện và ít nhất 2 năm bảo quản công tơ trong kho.​​

​Các chỉ thị cảnh báo trên công tơ điện tử 3 pha gián tiếp Gelex EMIC ME-41:

Cách đấu dây của công tơ điện tử 3 pha gián tiếp EMIC ME-42:

• Công tơ điện tử 3 pha, 3 giá gián tiếp Gelex EMIC có thể được đấu nối theo sơ đồ 3 pha bốn dây hoặc 3 pha 3 dây qua biết dòng (CT) và biến áp ( VT).

Sơ đồ đấu dây 3 pha bốn dây qua biến dòng:

Sơ đồ đấu dây 3 pha bốn dây qua biến dòng và biến áp:

Cam kết mua hàng tại congtodien.com.vn:

• Sản phẩm công tơ điện tử 3 pha EMIC ME-42 khi giao hàng đến khách hàng sẽ đi kèm với giấy chứng nhận xuất xưởng của hãng (tờ giấy A5 bên trong công tơ) , nếu khách hàng chọn mua hàng có kiểm định của điện lực sẽ kèm theo giấy Chứng Nhận Kiểm Định
• Thiết bị công tơ điện tử 3 pha ME-42 sẽ được bảo hàng 18 tháng kể từ ngày giao hàng và 1 đổi 1 trong vòng 12 tháng nếu có lỗi do nhà sản xuất . Ngoài ra có sách hướng dẫn bên trong hốp giấy.
