Công tơ điện tử 1 pha nhiều biểu giá Gelex EMIC CE-14mGS

Công tơ điện tử 1 pha nhiều biểu giá EMIC CE-14mGS  là dạng công tơ điện tử 1 pha 3 biểu giá (Cao Điểm, Thấp Điểm, Bình Thường).

Cấu tạo công tơ điện tử 1 pha 3 biểu giá EMIC CE-14mGS

• Đế công tơ bằng nhựa PC ABS có cơ tính cao, chịu va đập mạnh, chống cháy, trên đế có bố trí cổng RS-485 cho việc truyền thông và các đầu xung kiểm hữu công và vô công, xung thời gian.
• Ổ đấy dây bằng nhựa PC ABS, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Niken màu trắng sáng, có các vít bắt dây dẫn điện, đảm bảo tiếp xúc tốt và không bị gỉ.
• Nắp công tơ Nắp công tơ bằng nhựa PC ABS, vùng của sổ hiển thị là nhựa PC trong suốt, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, chống cháy. Trên nắp có 2 phím bấm điều khiển và cổng giao tiếp quang học.
• Nắp che ổ đấy dây Nắp che ổ đấu dây bằng nhựa PC ABS đảm bảo che kín đầu nối và cáp đấu, chịu va đập, chống cháy.
• Bo mạch điện tử của công tơ được thiết kế trên cơ sở các linh kiện chuyên dụng của các hãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn, làm việc tin cậy, đơn giản trong sửa chữa và bảo trì.
• Mạch điện được gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại của Tây Âu và Nhật Bản.
• Bo mạch sau khi chế tạo xong được sơn phủ bề mặt để nhiệt đới hoá, đảm bảo hoạt động tốt trong điều kiện độ ẩm của không khí tới 95%. Sau đó được lắp chặt vào đế công tơ bằng 3 chốt định vị và 2 vấu cài, đảm bảo không bị lung lay, xô lệch khi vận chuyển.
• Màn hiển thị LCD Màn hiển thị LCD của công tơ là loại màn hình tinh thể lỏng, có kích thước lớn, có khả năng hiển thị nhiều thông số, chịu được nhiệt độ cao tới 750C và tia cực tím phù hợp với điều kiện nhiệt đới hoá và thời tiết Việt Nam.
• Pin Công tơ sử dụng Pin Lithium có tuổi thọ 10 năm trong điều kiện làm việc liên tục trên lưới điện và ít nhất 2 năm bảo quản công tơ trong kho.

Các thông số chính của công tơ điện tử 1 pha 3 biểu giá EMIC CE-14mGS

• Điện áp danh định pha : 220-240VAC
• Tần số: 50Hz
• Dòng điện: 10(40)A hoặc 20(80)A
• Hằng số công tơ: 1000 xung/kWh và 1000xung/kVarh
• Cấp chính xác : hữu công 1, vô công 2
• Số biểu giá lập trình sẵn: 3 (giờ cao điểm, thấp điểm, bình thường)
• Kích thước: L 220 x W 130 x H 86
• Trọng lượng: 1kg

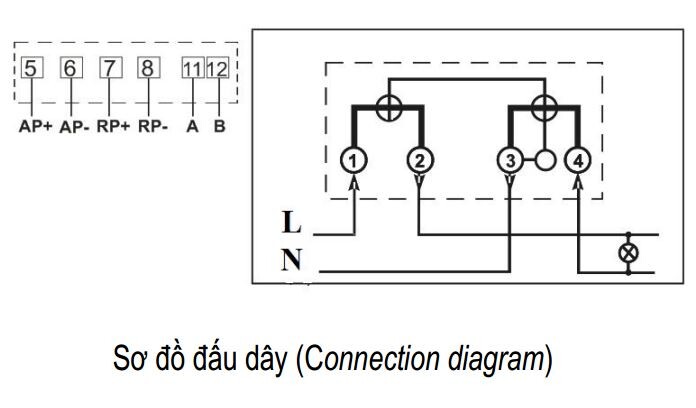

Sơ đồ đấu dây công tơ điện tử 1 pha 3 giá CE-14mGS

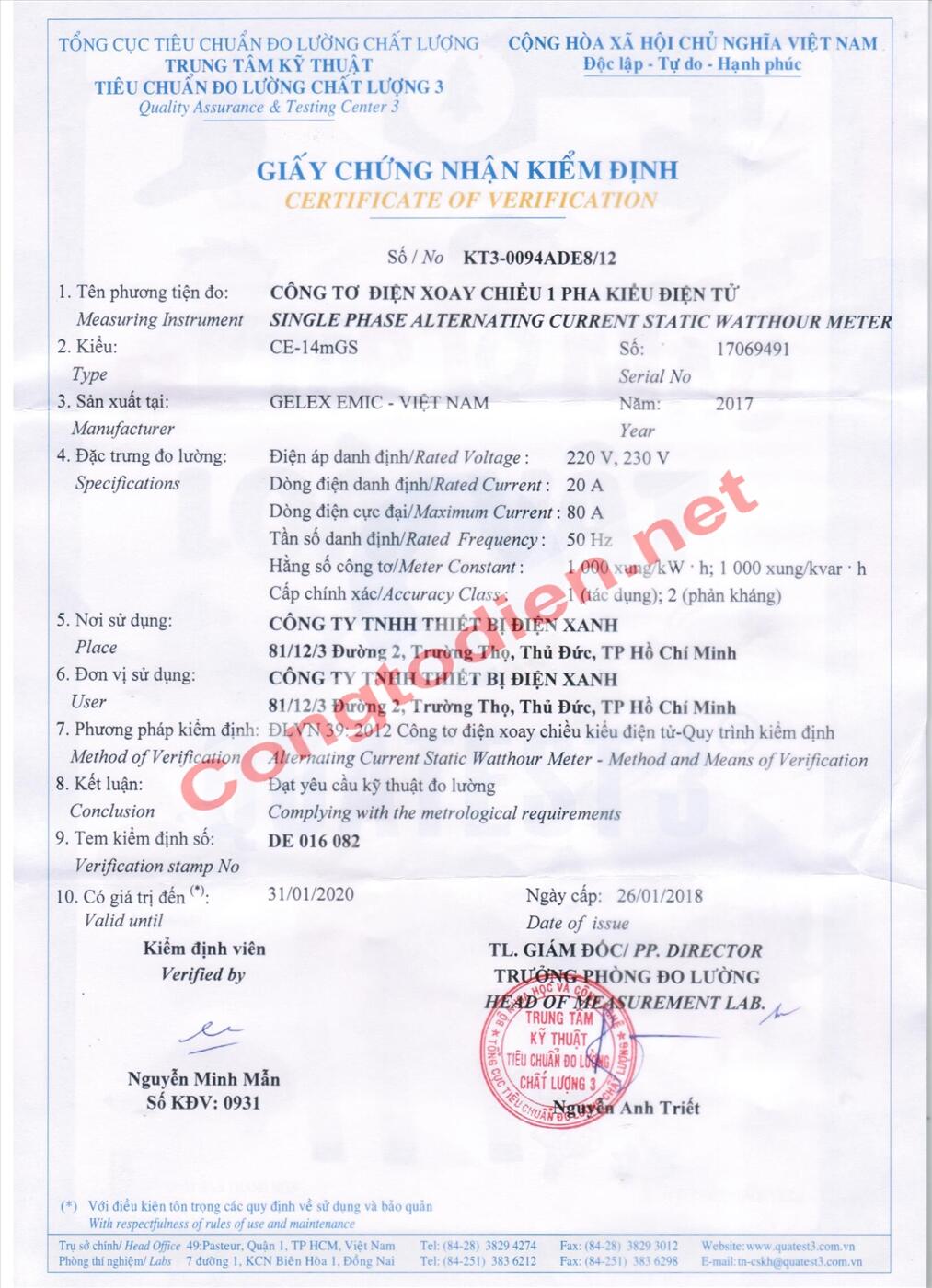

Giấy chứng nhận kiểm định công tơ điện tử 1 pha 3 giá EMIC CE-14mGS
