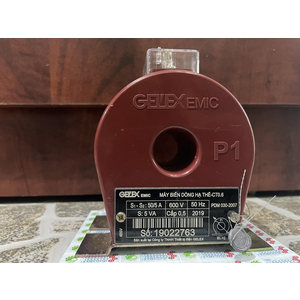

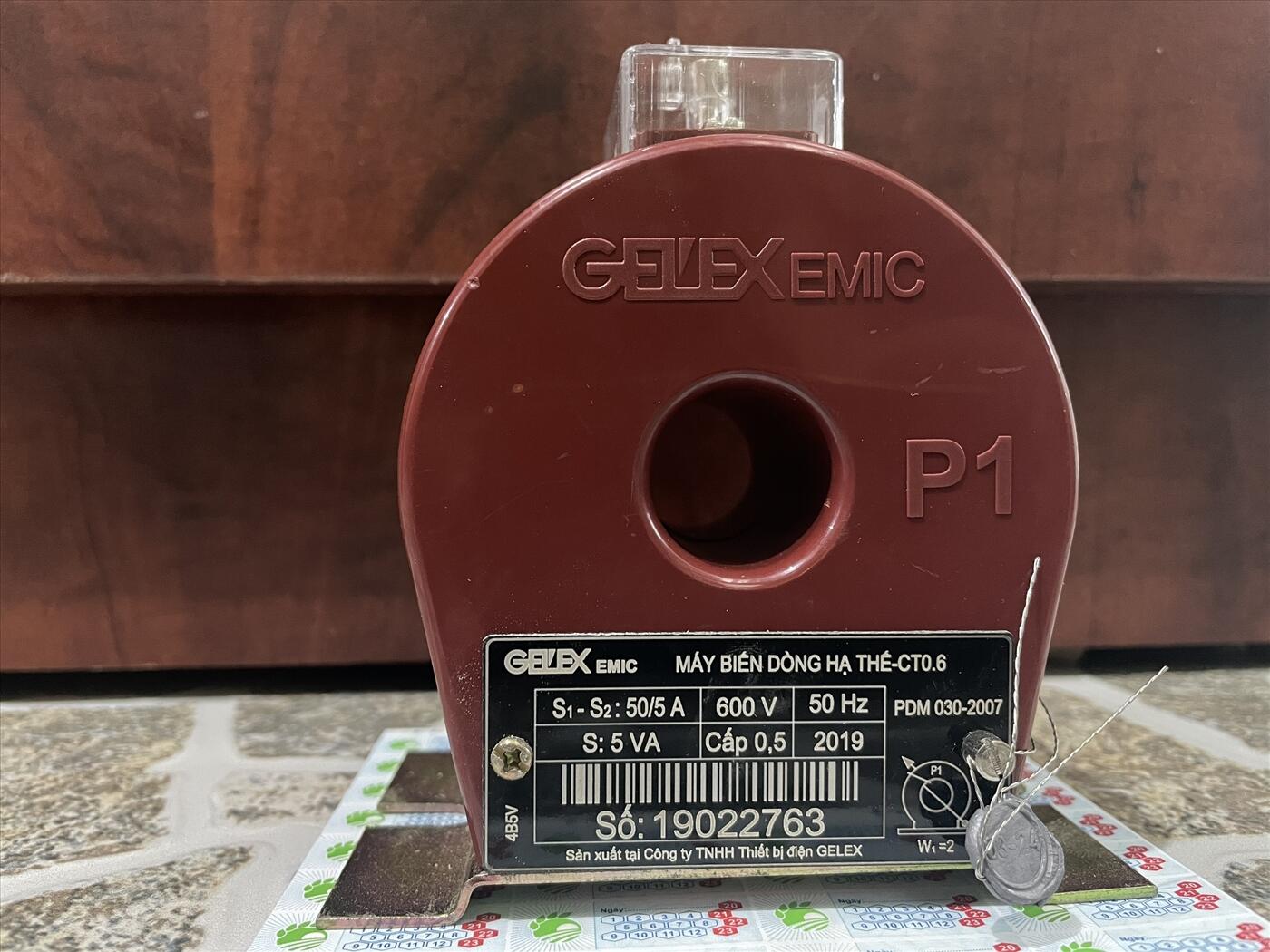

Biến dòng đo lường EMIC 50/5A

Thông số kĩ thuật:

Điện áp định mức: 600VAC

Dòng điện sơ cấp: 50A

Dòng điện thứ cấp: 5A

Tỷ số biến dòng: 50/5A

Cấp chính xác: 0.5

Dung lượng: 5VA

Số vòng dây sơ cấp: 2

Kiểu: CT0.6

Cấu tạo biến dòng đo lường EMIC 50/5A:

• Lõi bằng tôn Silic chất lượng cao có độ thẩm từ cao, tổn hao thấp, được bọc bằng Epoxy đảm bảo cách điện cao, chịu ẩm tốt.
• Dây quấn bằng dây ê may chất lượng cao nhiệt độ làm việc tới 155ºC cũng được bọc bằng Epoxy.
• Vỏ ngoài được đúc bằng nhựa Epoxy, đảm bảo cách điện giữa cuộn thứ cấp và cuộn sơ cấp.
• Ổ đấu dây có nắp che bằng nhựa PC và vít kẹp chì.

Kích thước máy biến dòng EMIC 50/5A:

Những lưu ý khi lắp đặt biến dòng:

• Chú ý cực tính khi lắp đặt biến dòng

• Để phòng ngừa nguy hiểm, mạch thứ cấp của biến dòng phải luôn nối với phụ tải hoặc ngắn mạch (nối tắt).
• Chọn đúng tiết diện dây dẫn, các đầu dây dẫn phải bắt chặt với đầu cốt máy biến dòng để giảm điện trở tiếp xúc.
• Phải quấn đúng số vòng dây sơ cấp (W1) trên nhãn biến dòng. Đầu dây thứ cấp nối dây từ đầu cốt K (S1) với đầu vào của thiết bị đo, đầu ra của thiết bị đo được nối với đầu cốt L (S2) của máy biến dòng.
• Phải tiếp đất 1 đầu của thứ cấp.
